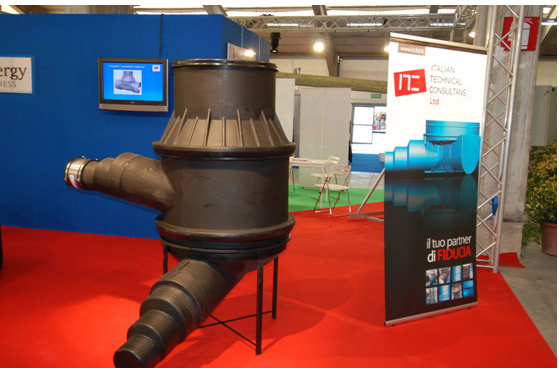

Pozzetti di ispezione in PE

I nostri pozzetti in polietilene possono essere forniti in versione monolitica, composti cioè da un unico elemento, fino all’altezza di 2 metri; in alternativa per altezze superiori, i pozzetti sono composti con moduli nella quantità necessaria a raggiungere la quota desiderata.

I Pozzetti di ispezione in PE commercializzati da I.T.C. sono prodotti in accordo alla Norma Europea prEN 13598 che prevede sistemi di tubazioni in plastica per drenaggio e fognature. La base del pozzetto è costruita secondo la norma DIN V 4034-1 (aprile 2003).

I pozzetti sono prodotti in polietilene con metodo di stampaggio rotazionale .

Lo stampaggio rotazionale di materiali plastici è un metodo di produzione di elementi in plastica che differisce dalle altre metodologie in quanto le fasi di riscaldamento, modellazione e raffreddamento iniziano dopo che il polimero è stato inserito nello stampo; senza necessità di pressione esterna.

Ciò comporta i seguenti vantaggi:

• Gli oggetti prodotti senza utilizzo di pressione sono sempre senza difetti;
• Non ci sono saldature;
• E’ possibile produrre anche oggetti di grandi dimensione economicamente;
• Possibilità di produrre oggetti di qualunque forma.

I vantaggi

I pozzetti in PE sono universali ed usati per una vasta gamma di esigenze; i vantaggi che offrono sono i seguenti:

• Funzionalità con lunga durata (almeno 50 anni per materiale in PE);
• Assoluta tenuta idraulica;
• Resistenza agli scarichi fecali;
• Resistenza all’invecchiamento;
• Semplice e rapida regolazione dell’altezza;
• Semplice e rapida esecuzione di innesti addizionali;
• Disponibilità di vari adattatori per entrate ed uscite;
• Risparmio per la posa della soletta di ripartizione dei carichi in cemento per i chiusini ( sul cono);
• Adatto per ogni tipo di fognatura;
• Adatto per tutti i tipi di tubo;
• L’altezza del colatoio è uguale al diametro massimo del tubo.

Dati tecnici

I pozzetti in PE sono disponibili in moduli componibili collegati per mezzo di guarnizioni di tenuta (vedere figura a destra): c’è una base (con una o tre entrate); prolunghe (in quantità ed altezza necessaria) ed in alto l’elemento conico terminate con entrata DN 630

Sono anche disponibili pozzetti compatti (vedere figura a sinistra) costituiti da un unico elemento, fino all’altezza di 2 metri

I pozzetti possono avere una sola entrata in linea (vedere figura a sinistra), oppure tre entrate (vedere figura a destra), una in linea e le altre due a 45° a destra e sinistra.
Le tre entrate non devono essere necessariamente utilizzate tutte, ma solo quelle necessarie. Per esempio, utilizzando una sola entrata laterale, si realizza il cambio direzione di 45° all’interno del pozzetto.

Il collegamento delle tubazioni è molto semplice; nelle figure seguenti si vedono le operazioni da fare per l’entrata di tubo liscio: si pratica il foro con una fresa a tazza, si installa la guarnizione, si mette del grasso, si inserisce il tubo.
Nelle figure seguenti si vedono le operazioni per la tubazione liscia in uscita: si taglia la prolunga al diametro necessario, si leviga il bordo, si mette del grasso sulla prolunga del pozzetto e sulla guarnizione del tubo, si inserisce il tubo.
Oltre alle tubazioni liscie in PE e PVC mostrate sopra, è possibile collegare tutti i tipi di tubazione al pozzetto; si predispongono in produzione gli adattatori opportuni; in cantiere il collegamento è una operazione veramente semplice.

Il collegamento di una entrata addizionale sul corpo del pozzetto è molto semplice; nelle figure seguenti si vedono le operazioni da fare: si pratica il foro con una fresa a tazza, si leviga il bordo, si installa la guarnizione, si mette del grasso, si inserisce il tubo liscio o l’adattatore per altri tipi di tubo.

Tipologie di pozzetti

• Pozzetto con colatoio: I pozzetti sono comunemente utilizzati per fognatura o acque chiare e consentono di collegare qualunque tipologia di tubi attraverso l’uso di speciali guarnizioni oppure di opportuni adattatori installati in produzione.
• Pozzetto con base piana: Pozzetti con base piana sono disponibili nei seguenti diametri ed altezze; altezze diverse sono possibili utilizzando le apposite prolunghe e guarnizioni.
• Pozzetto con base semisferica: Il pozzetto con base semi-sferica viene prodotto nei diametri DN 800 e DN 1000 e viene utilizzato in installazioni con elevate pendenze. La base speciale e l’entrata tangente sul corpo del pozzetto neutralizzano l’impatto dell’acqua e riducono la velocità del flusso. In confronto ai normali pozzetti d’ispezione, il pozzetto con base semisferica ha i seguenti vantaggi:
  • Altezza minore
  • Minor numero di pozzetti sulle lunghe distanze
  • Minor dimensione dei tubi dovuta a maggior velocità del flusso.
  • Usabili in ogni terreno
  • Scavi minori per pozzetti e tubi
  • Minor necessità di materiale di riempimento
  • Minore possibilità di ostruzioni.
• Pozzetto per cavidotti: I pozzetti in PE per collegamenti elettrici e telecomunicazioni sono usati per installazioni di cavi elettrici e di fibre ottiche. Sono anche usati per l’illuminazione stradale ed altri tipi di cablaggi.

Vantaggi dei pozzetti in PE :

• Grande maneggevolezza; facili da trasportare
• Installazione veloce
• Tenuta idraulica garantita dalle guarnizioni
• Entrate possibili in ogni posizione sul corpo del pozzetto
• Facile realizzare entrate addizionali
• Semplice regolazione dell’altezza

Tipi di tubi collegabili:

• PVC liscio e corrugato
• PE liscio e corrugato
• PP liscio e corrugato

E’ possibile collegare tubi da φ32 a φ200
